गुणवत्ता आश्वासन

मुद्रित सर्किट बोर्डों का निर्माण और असेंबल करते समय, तैयार उत्पाद की गुणवत्ता आपकी मुख्य चिंताओं में से एक होगी।

विनिर्माण गुणवत्ता के उच्चतम स्तर को प्राप्त करने के लिए, गुआंग डोंग वायाफाइन पीसीबी लिमिटेड जैसे एक उत्कृष्ट निर्माता को ढूंढना सबसे महत्वपूर्ण है जो पीसीबी गुणवत्ता के निर्माण और असेंबल करने के लिए नियंत्रण विधियों का अनुसरण करता है।

गुआंग डोंग वियाफाइन पीसीबी लिमिटेड प्रिंटेड सर्किट बोर्ड, घटक और इलेक्ट्रॉनिक सिस्टम प्रदान करता है।

हम अपने ग्राहकों को उच्च गुणवत्ता और मूल्य प्रदान करते हुए सुरक्षित, प्रभावी और विश्वसनीय उत्पाद प्रदान करेंगे।

गुआंग डोंग वियाफाइन पीसीबी लिमिटेड हमेशा विनिर्माण और उत्पाद नियंत्रण के विभिन्न चरणों में उत्कृष्टता प्राप्त करने के लिए उत्सुक रहा है और वैश्विक इलेक्ट्रॉनिक्स उद्योग द्वारा मान्यता प्राप्त महत्वपूर्ण अंतर्राष्ट्रीय प्रमाणन निकायों द्वारा मान्यता प्राप्त है।

आवक सामग्री गुणवत्ता नियंत्रण

इनकमिंग निरीक्षण से तात्पर्य खरीदे गए कच्चे माल, घटकों या उत्पादों की गुणवत्ता की पुष्टि और निरीक्षण से है, अर्थात, जब आपूर्तिकर्ता कच्चे माल या घटकों को बाहर भेजता है, तो कच्चे माल या घटकों की गुणवत्ता का नमूना और निरीक्षण किया जाता है, और अंत में यह आंका जाता है कि क्या उत्पादों के बैच को स्वीकार किया जाता है।

एक भरोसेमंद मंच चुनना गुणवत्ता घटकों को प्राप्त करने का एक और महत्वपूर्ण तरीका है। ये कंपनियां ग्राहकों की आवश्यकताओं को सटीक रूप से पूरा करती हैं।

इसके अलावा, वे परीक्षण पाइपलाइन को पारित करने के बाद उच्च-गुणवत्ता वाले भाग प्रदान करते हैं।

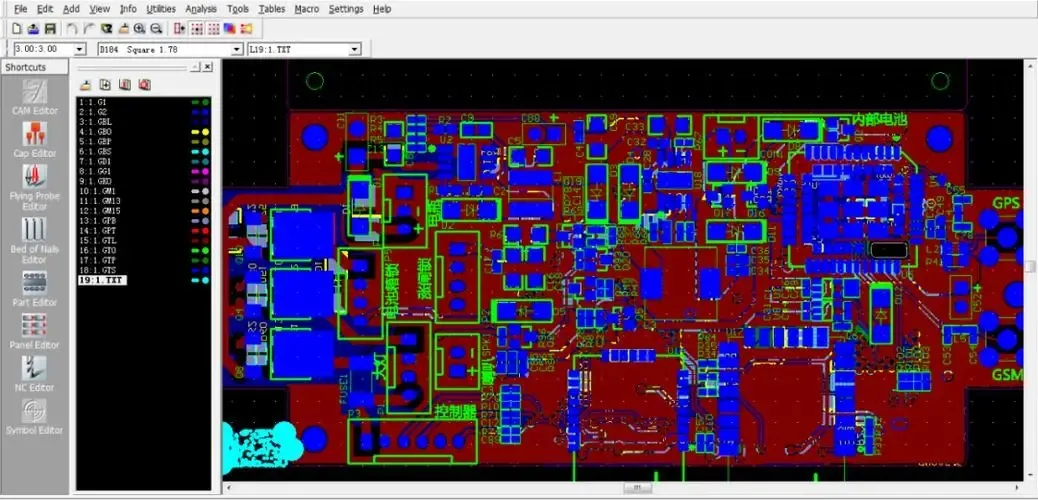

नि: शुल्क DFM चेक

गुआंग डोंग वायाफाइन पीसीबी लिमिटेड में, हम ग्राहकों को मुफ्त डीएमएफ चेक प्रदान करते हैं, जिसमें आमतौर पर सिग्नल और मिश्रित लेयर चेक, पावर/ग्राउंड चेक, ड्रिलिंग चेक, सोल्डर मास्क चेक और सिल्क स्क्रीन चेक शामिल होते हैं ताकि यह सुनिश्चित हो सके कि हर विवरण सही है। हमारे इंजीनियर तुरंत हमारे ग्राहकों को इंजीनियरिंग पूछताछ भेजेंगे जब उन्हें कोई भी जानकारी मिल जाए जो मूल फ़ाइल से मेल नहीं खाती है।

पहला लेख निरीक्षण

पहला लेख निरीक्षण प्रणाली एक गुणवत्ता प्रबंधन प्रणाली है जो निरीक्षण उपकरण और डेटा प्लेटफॉर्म को एकीकृत करती है।

आपको केवल उत्पाद की BOM तालिका में प्रवेश करने की आवश्यकता है, और सिस्टम में निरीक्षण इकाई स्वचालित रूप से पहले नमूने का निरीक्षण करेगी और BOM तालिका में डेटा की जांच करेगी।

इस प्रणाली की स्वचालित कार्य पद्धति मानव त्रुटियों को कम कर सकती है, दक्षता में सुधार कर सकती है, और श्रम लागत को बचा सकती है, लेकिन संपत्ति और प्रौद्योगिकी निवेश बड़ा है।

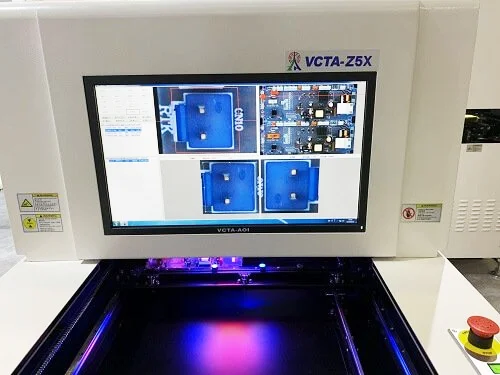

स्वचालित ऑप्टिकल निरीक्षण (एओआई)

स्वचालित ऑप्टिकल निरीक्षण (एओआई) परीक्षण एसएमटी उद्योग में बहुत आम है और सभी सर्किट बोर्ड उत्पादन और पीसीबी विधानसभा पर लागू होता है।

इसका उपयोग मुख्य रूप से घटकों की उपस्थिति विशेषताओं द्वारा घटकों की वेल्डिंग समस्याओं का न्याय करने के लिए किया जाता है।

यह भी संभव है कि क्या आईसी पर घटकों के रंग और रेशम स्क्रीन की जांच करके सर्किट बोर्ड पर गलत घटक हैं।

मूल रूप से, प्रत्येक एसएमटी उत्पादन लाइन मानक के रूप में एक या दो एओआई उपकरणों से सुसज्जित होगी।

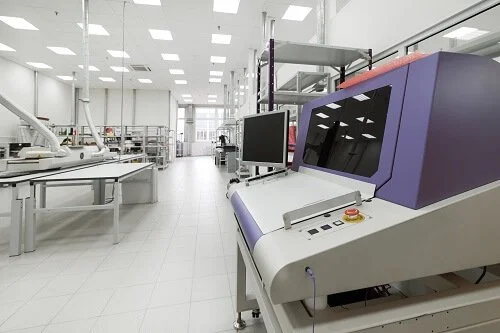

स्वचालित एक्स-रे निरीक्षण

बीजीए पैक किए गए घटकों के साथ कुछ सर्किट बोर्डों के लिए, उत्पादित पहले उत्पाद को एक्स-रे का निरीक्षण करने की आवश्यकता है।

एक्स-रे में मजबूत मर्मज्ञता है और विभिन्न निरीक्षण अवसरों में उपयोग किए जाने वाले शुरुआती उपकरण हैं।

परिप्रेक्ष्य का दृश्य मिलाप जोड़ों की मोटाई, आकार, गुणवत्ता और घनत्व दिखा सकता है।

ये विशिष्ट संकेतक पूरी तरह से सोल्डर जोड़ों की वेल्डिंग गुणवत्ता को प्रतिबिंबित कर सकते हैं, जिसमें खुले सर्किट, शॉर्ट सर्किट, होल कॉपर, आंतरिक बुलबुले, अपर्याप्त टिन, आदि शामिल हैं, और मात्रात्मक रूप से विश्लेषण किया जा सकता है।

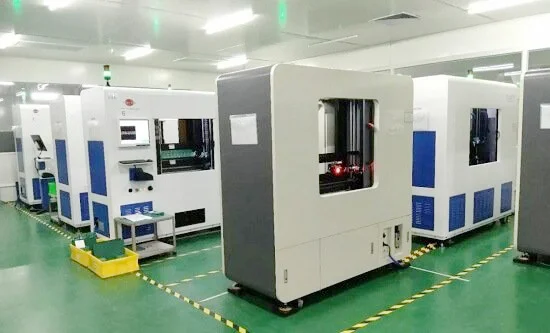

स्वत: स्थिरता परीक्षक

आमतौर पर पीसीबी के बड़े पैमाने पर उत्पादन के लिए स्वचालित स्थिरता परीक्षण का उपयोग किया जाता है।

इसकी विशेषताएं हैं कि उत्पादन की मात्रा आमतौर पर बड़ी होती है और परीक्षा की दक्षता अधिक होती है, लेकिन विनिर्माण लागत अधिक होती है।

प्रत्येक सर्किट बोर्ड को एक विशेष स्थिरता की आवश्यकता होती है, और जुड़नार के प्रत्येक सेट का जीवन बहुत लंबा नहीं होता है, आम तौर पर एक वर्ष।

ग्राहक की गुणवत्ता और वितरण आवश्यकताओं को पूरा करने के लिए, गुआंग डोंग वायाफाइन पीसीबी लिमिटेड ने श्रम लागत को कम करने के लिए कई स्वचालित परीक्षण जुड़नार खरीदे।

बर्न-इन टेस्ट

उम्र बढ़ने की परीक्षा का मुख्य उद्देश्य उच्च तापमान, कम तापमान, उच्च और कम तापमान परिवर्तन, और विद्युत शक्ति के संयुक्त प्रभावों के माध्यम से उत्पाद के दैनिक उपयोग के वातावरण का अनुकरण करना है, और पीसीबीए के दोषों को उजागर करता है, जैसे कि खराब वेल्डिंग, घटक मापदंडों का बेमेल और डिबगिंग प्रक्रिया।

एजिंग टेस्ट पीसीबीए के दोषों को समाप्त और सुधार कर सकता है, और दोष-मुक्त पीसीबीए बोर्डों के लिए मापदंडों को स्थिर करने में एक भूमिका निभाएगा।

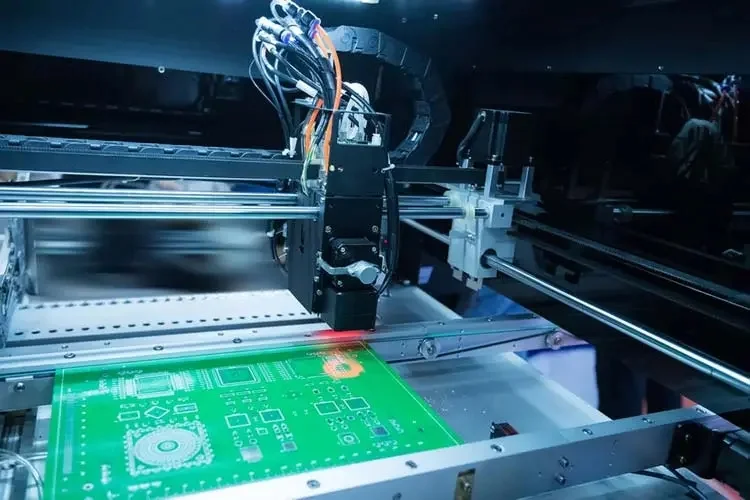

फ्लाई जांच परीक्षण

फ्लाइंग जांच परीक्षण का उपयोग आमतौर पर कुछ छोटे बैच उत्पादन के लिए किया जाता है।

इसकी विशेषताएं सुविधाजनक परीक्षण, मजबूत कार्यक्रम परिवर्तनशीलता और अच्छी बहुमुखी प्रतिभा हैं।

मूल रूप से, सभी प्रकार के सर्किट बोर्डों का परीक्षण किया जा सकता है। हालांकि, परीक्षण दक्षता अपेक्षाकृत कम है, और प्रत्येक बोर्ड का परीक्षण करने में बहुत समय लगता है।

उत्पाद को रिफ्लो ओवन से होकर गुजरने के बाद यह परीक्षण किया जाना चाहिए।

यह मुख्य रूप से दो निश्चित बिंदुओं के बीच प्रतिरोध मूल्य को मापता है ताकि यह निर्धारित किया जा सके कि सर्किट बोर्ड में घटकों में शॉर्ट सर्किट, खाली मिलाप जोड़ों और गलत भाग हैं।

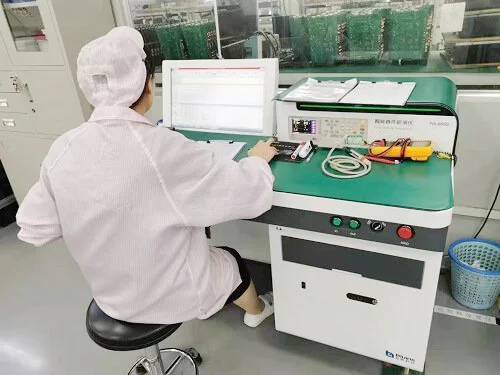

सर्किट परीक्षण

ऑनलाइन परीक्षण का उपयोग आमतौर पर उन मॉडलों पर किया जाता है जो बड़े पैमाने पर उत्पादित किए गए हैं। उत्पादन की मात्रा आमतौर पर बड़ी होती है, परीक्षण दक्षता अधिक होती है, लेकिन विनिर्माण लागत अपेक्षाकृत अधिक होती है।

प्रत्येक प्रकार के सर्किट बोर्ड को एक विशेष स्थिरता की आवश्यकता होती है, और परीक्षण लागत बहुत अधिक है।

परीक्षण सिद्धांत फ्लाइंग जांच परीक्षण के समान है। यह यह निर्धारित करने के लिए दो निश्चित बिंदुओं के बीच प्रतिरोध को भी मापता है कि क्या सर्किट पर घटकों में शॉर्ट सर्किट, खाली टांका लगाने और गलत भाग हैं।

समारोह परीक्षण

इस परीक्षण विधि का उपयोग आमतौर पर कुछ और जटिल सर्किट बोर्डों पर किया जाता है।

परीक्षण किए जाने वाले सर्किट बोर्ड को मिलाया जाना चाहिए और सर्किट बोर्ड के आधिकारिक उपयोग का अनुकरण करने के लिए कुछ विशिष्ट जुड़नार के माध्यम से पारित किया जाना चाहिए।

इस सिमुलेशन में सर्किट बोर्ड डालें। साइट पर, बिजली चालू करने के बाद, देखें कि क्या सर्किट बोर्ड का उपयोग सामान्य रूप से किया जा सकता है।

यह परीक्षण विधि सटीक रूप से न्याय कर सकती है कि क्या सर्किट बोर्ड सामान्य है। लेकिन कम परीक्षा दक्षता और उच्च परीक्षण लागत की समस्याएं भी हैं।

पीसीबी गुणवत्ता आश्वासन:

उच्चतम गुणवत्ता के साथ ग्राहकों के पीसीबी विनिर्माण और पीसीबी विधानसभा से मिलें।

गुआंग डोंग वियाफाइन पीसीबी लिमिटेड ने ISO9001 गुणवत्ता प्रणाली को लागू किया है।

एक पूर्ण गुणवत्ता आश्वासन प्रणाली और विभिन्न परीक्षण उपकरण हमें संपूर्ण उत्पादन प्रक्रिया की निगरानी करने में मदद करते हैं, प्रक्रिया की स्थिरता और उत्पाद की गुणवत्ता सुनिश्चित करते हैं, और निरंतर सुधार प्राप्त करने के लिए उन्नत उपकरणों और प्रौद्योगिकियों का परिचय देते हैं।

गुणवत्ता नीति

गुणवत्ता पहले, ग्राहक पहले, निरंतर सुधार, उत्कृष्टता

पर्यावरण नीति

◾ प्रदूषण की रोकथाम और नियंत्रण पर कानूनों और नियमों का सख्ती से पालन करें।

◾ संसाधनों को बचाने के लिए लगातार प्रक्रियाओं में सुधार करें।

◾ धीरे -धीरे मानव समाज के लाभ के लिए पर्यावरण के अनुकूल उत्पादों का निर्माण

स्वास्थ्य और सुरक्षा नीति

◾ कर्मचारी स्वास्थ्य और सुरक्षा के बारे में कानूनों और नियमों का कड़ाई से पालन करें।

◾ लगातार एक स्वस्थ और सुरक्षित कामकाजी वातावरण बनाएं।

◾ व्यापक रूप से संभावित जोखिमों को रोकते हैं जो स्वास्थ्य और सुरक्षा को खतरे में डालते हैं।

गुणवत्ता

◾ 100% दृश्य निरीक्षण और विद्युत परीक्षण

◾ परीक्षण डेटा

◾ औद्योगिक कंप्यूटर

◾ प्रमाणन- आईएसओ 9001

◾ XRF परीक्षण डेटा

◾ सोल्डरबिलिटी टेस्ट

◾ प्रतिबाधा मॉडलिंग/परीक्षण

पीसीबी विधानसभा गुणवत्ता आश्वासन:

गुणवत्ता नियंत्रण को व्यापक रूप से मजबूत करने के लिए, हमें अपनी गुणवत्ता नीति और लक्ष्यों को प्राप्त करना होगा।

गुणवत्ता प्रणाली को ISO9001: 2015 के अनुसार स्थापित किया गया है, और गुणवत्ता प्रणाली के प्रभावी संचालन को सुनिश्चित करने के लिए आंतरिक ऑडिट नियमित रूप से आयोजित किए जाते हैं।

सभी कर्मचारी गुणवत्ता प्रणाली में भाग लेते हैं और लगातार प्रशिक्षित करते हैं और सीखते हैं। ग्राहक संतुष्टि हमारा मिशन है।

IQC: आने वाली सामग्री निरीक्षण

◾ प्रत्येक प्रक्रिया के लिए पहला टुकड़ा निरीक्षण

◾ IPQC: इन-प्रोसेस क्वालिटी कंट्रोल

◾ AOI निरीक्षण

In-Circuit परीक्षण (ICT)

◾ कार्यात्मक परीक्षण (एफसीटी)

◾ विश्वसनीयता परीक्षण
