छोटे BGA सर्किट बोर्ड क्या हैं?

आज के इलेक्ट्रॉनिक विनिर्माण क्षेत्र में जहां लघुकरण, उच्च प्रदर्शन और कम बिजली की खपत के लिए आवश्यकताएं बढ़ रही हैं,छोटे बीजीए सर्किट बोर्डउद्योग में मुख्यधारा की पसंद बन रही है। बीजीए, जिसका पूरा नाम बॉल ग्रिड सरणी है, पारंपरिक सिंगल-रो पिन पैकेजिंग विधि से अलग है। यह चतुराई से घटक के नीचे दो आयामी विमान क्षेत्र में मिलाप कनेक्शन बिंदुओं को वितरित करता है। यह पैकेजिंग विधि न केवल पिन घनत्व में बहुत सुधार करती है, बल्कि विद्युत प्रदर्शन और गर्मी विघटन क्षमता को भी अनुकूलित करती है, जिससे यह उच्च-अंत इलेक्ट्रॉनिक उपकरणों में चमकती है।

छोटे BGA सर्किट बोर्ड उत्पाद में क्या बदलाव ला सकते हैं?

छोटे बीजीए सर्किट बोर्ड का उपयोग करने का अर्थ है उच्च कार्यात्मक एकीकरण, छोटे पैकेजिंग क्षेत्र और अधिक स्थिर प्रदर्शन। उच्च-सटीक सोल्डर बॉल कनेक्शन के उपयोग के कारण, इसमें सिग्नल ट्रांसमिशन और एंटी-इंटरफेरेंस में प्राकृतिक लाभ हैं, और प्रदर्शन स्थिरता के लिए उच्च आवश्यकताओं के साथ उच्च आवृत्ति और उच्च गति वाले अनुप्रयोग वातावरण के लिए उपयुक्त है। इसके अलावा, बीजीए पैकेजिंग पारंपरिक पिन पैकेजिंग द्वारा सामना की जाने वाली वेल्डिंग विश्वसनीयता समस्याओं को प्रभावी ढंग से हल कर सकती है, झूठी टांका लगाने और खराब संपर्क के जोखिम को बहुत कम कर सकती है, और पूरे उत्पाद के दीर्घकालिक स्थिरता और सेवा जीवन में सुधार करती है।

तकनीकी विनिर्देशों के संदर्भ में छोटे बीजीए सर्किट बोर्ड के बारे में क्या विशेष है?

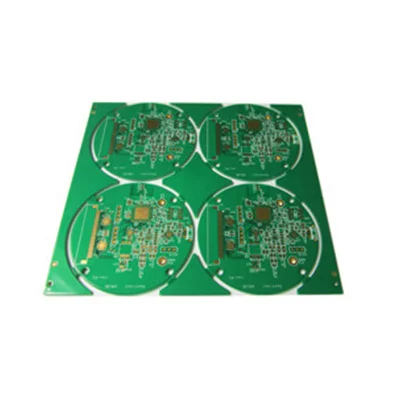

यहछोटे बीजीए सर्किट बोर्डएक चार-परत बोर्ड संरचना डिजाइन को अपनाता है और विभिन्न प्रकार की जटिल कार्य परिस्थितियों में अच्छी थर्मल स्थिरता सुनिश्चित करने के लिए FR4 TG170 उच्च तापमान सामग्री का उपयोग करता है। बोर्ड की मोटाई को 1.6 मिमी पर नियंत्रित किया जाता है, जो मुख्यधारा के डिजाइन आवश्यकताओं को पूरा करता है। सतह उपचार विधि ENIG (रासायनिक निकल चढ़ाना सोने) को अपनाती है, और सोने की परत की मोटाई 2 माइक्रो इंच है, जो न केवल वेल्डिंग विश्वसनीयता को बढ़ाती है, बल्कि एंटी-ऑक्सीकरण क्षमता में भी सुधार करती है। न्यूनतम लाइन चौड़ाई/लाइन रिक्ति 0.07/0.09 मिमी तक पहुंच सकती है, और बीजीए पैड व्यास 0.25 मिमी तक सटीक है, माइक्रोन-स्तरीय प्रक्रिया प्रसंस्करण में हमारी सटीक नियंत्रण क्षमता का प्रदर्शन करता है।

किन उद्योगों को छोटे BGA सर्किट बोर्ड की सबसे अधिक आवश्यकता है?

स्मार्टफोन, लैपटॉप, पहनने योग्य उपकरणों, ऑटोमोटिव इलेक्ट्रॉनिक सिस्टम, औद्योगिक नियंत्रक, संचार मॉड्यूल, चिकित्सा उपकरण, आदि में छोटे बीजीए सर्किट बोर्ड का व्यापक रूप से उपयोग किया जाता है, जिनकी मात्रा, प्रदर्शन और विश्वसनीयता के लिए अत्यधिक उच्च आवश्यकताएं हैं। एआई, 5 जी, और इंटरनेट ऑफ थिंग्स जैसी प्रौद्योगिकियों के विकास के साथ, छोटे और उच्च घनत्व सर्किट बोर्डों की मांग में वृद्धि जारी है, और बीजीए पैकेजिंग इस प्रवृत्ति को पूरा करने के लिए प्रमुख तकनीक है। विशेष रूप से अंतरिक्ष-विवश लेकिन कार्य-गहन उत्पादों में, यह लगभग अपूरणीय है।

हमें क्यों चुनें?

हम न केवल सामग्री और प्रक्रियाओं की स्थिरता पर ध्यान केंद्रित करते हैं, बल्कि गुणवत्ता नियंत्रण और तकनीकी सेवाओं पर भी कड़ी मेहनत करते हैं। उत्पाद अच्छी इन्सुलेशन और दृश्य मान्यता सुनिश्चित करने के लिए सनलाइट PSR-4000 ग्रीन सोल्डर मास्क स्याही का उपयोग करता है; उसी समय, हम पेशेवर अनुकूलन सेवाएं प्रदान करते हैं, जो विभिन्न टर्मिनल उत्पादों की विभेदित जरूरतों को पूरा करने के लिए आवश्यक रूप से पैड आकार, बोर्ड लेयर डिज़ाइन और सतह उपचार विधि को समायोजित कर सकते हैं। हमारी उत्पादन प्रक्रिया को आईएसओ गुणवत्ता प्रबंधन प्रणाली के अनुसार सख्ती से लागू किया जाता है ताकि यह सुनिश्चित हो सके कि प्रत्येक सर्किट बोर्ड अंतर्राष्ट्रीय मानकों को पूरा कर सकता है।

2009 में स्थापित, गुआंग डोंग वियाफाइन पीसीबी लिमिटेड एक पेशेवर प्रिंटेड सर्किट बोर्ड (पीसीबी) प्रिंटेड सर्किट बोर्ड असेंबली (पीसीबीए) एकीकृत सेवा उच्च-तकनीकी उद्यम है, जो आर एंड डी में विशेषज्ञता रखता है और उच्च-समय-समय पर बहुपरत बोर्डों और विशेष बोर्डों के उत्पादन के बारे में अधिक जानकारी देता है। प्रश्नों या समर्थन के लिए, हमसे संपर्क करेंsales13@viafinegroup.com.
