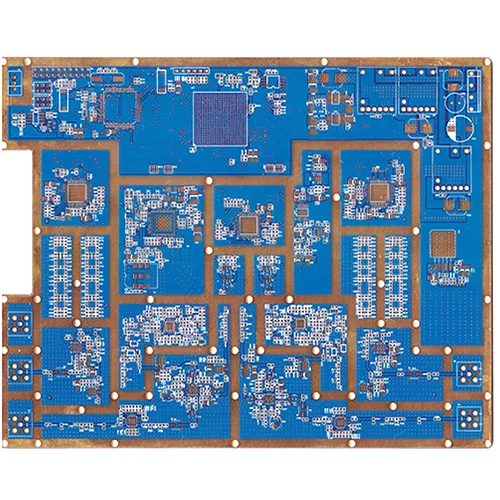

उच्च आवृत्ति संकर पीसीबी

हाई-फ़्रीक्वेंसी मिक्सिंग बोर्ड का उपयोग कहां किया जाता है?

सैटेलाइट रिसीवर्स, बेस स्टेशन एंटेना, माइक्रोवेव ट्रांसमिशन, कार फोन, ग्लोबल पोजिशनिंग सिस्टम, सैटेलाइट कम्युनिकेशंस, कम्युनिकेशन इक्विपमेंट कनेक्टर, रिसीवर्स, सिग्नल ऑसिलेटर, होम एप्लायंस नेटवर्क, हाई-स्पीड कम्प्यूटिंग कंप्यूटर, ऑसिलोस्कोप, आईसी टेस्ट इंस्ट्रूमेंट्स, आदि, हाई-फ़्रीक्वेंसी संचार। इंटरमीडिएट फ्रीक्वेंसी कम्युनिकेशंस, हाई-स्पीड ट्रांसमिशन, हाई गोपनीयता, उच्च ट्रांसमिशन क्वालिटी, हाई स्टोरेज क्षमता प्रोसेसिंग और अन्य संचार और कंप्यूटर फ़ील्ड को उच्च-आवृत्ति वाले माइक्रोवेव प्रिंटेड सर्किट बोर्ड की आवश्यकता होती है।

माइक्रोवेव हाई-फ़्रीक्वेंसी हाइब्रिड पीसीबी स्टैकिंग विधि और विशेषताओं

1। एक उच्च-आवृत्ति हाइब्रिड पीसीबी नियंत्रणीय गहराई समग्र लेमिनेशन संरचना, उच्च-आवृत्ति हाइब्रिड पीसीबी में एल 1 कॉपर लेयर (उच्च-आवृत्ति शीट), एल 2 कॉपर लेयर (पीपी शीट), एल 3 कॉपर लेयर (एपॉक्सी रेजिन सब्सट्रेट), एल 4 कॉपर लेयर सीक्वेंस में शामिल हैं; L2, L3, L4 तांबे की परतें एक ही स्थिति में एक ही आकार के स्लॉट के साथ प्रदान की जाती हैं; L4 कॉपर लेयर को अंदर से बाहर से तीन-इन-वन बफर सामग्री के साथ व्यवस्थित किया जाता है, और स्टील प्लेट और क्राफ्ट पेपर बाहर से बाहर तक स्टैक्ड होते हैं; एल्यूमीनियम प्लेट, स्टील प्लेट, और क्राफ्ट पेपर एल 1 कॉपर परत पर अंदर से बाहर तक स्टैक्ड हैं।

2। पहली विशेषता के अनुसार, तीन-इन-वन बफर सामग्री एक बफर सामग्री है जो रिलीज़ फिल्म की दो परतों के बीच सैंडविच है।

3। पहली विशेषता के अनुसार, वर्तमान आविष्कार के उच्च-आवृत्ति बोर्ड नियंत्रित गहराई मिश्रित बोर्ड की टुकड़े टुकड़े में संरचना की विशेषता है कि उच्च-आवृत्ति शीट एक पॉलीटेट्रैफ्लुओरोएथिलीन शीट है।

उच्च-आवृत्ति हाइब्रिड पीसीबी समग्र बोर्ड के विस्तार और संकुचन विशेषताओं को साधारण एपॉक्सी राल सब्सट्रेट से अलग किया जाता है, इसलिए बोर्ड के वारपिंग और संकोचन को नियंत्रित करना मुश्किल होता है, और पहले ग्रूविंग की प्रसंस्करण विधि और फिर दबाने से बोर्ड समस्या धातु डेंट का कारण होगा। तीन-इन-वन बफर सामग्री नाली के एक तरफ सेट की जाती है, और डेंट की समस्या से बचने के लिए दबाव के दौरान बफर सामग्री को नाली छेद में भरा जा सकता है। गर्मी हस्तांतरण को समान रूप से संतुलित करने के लिए क्राफ्ट पेपर बफर दबाव कार्डबोर्ड के दोनों किनारों पर सेट किया जाता है, और स्टील प्लेट को दबाने के दौरान समान गर्मी चालन सुनिश्चित करने के लिए सेट किया जाता है, ताकि दबाव सपाट हो, और दबाव प्रक्रिया के दौरान गर्मी और दबाव संतुलित हो, ताकि बोर्ड के वक्रता और विस्तार को बेहतर तरीके से नियंत्रित किया जा सके।

5G संचार प्रौद्योगिकी के तेजी से विकास के साथ, संचार उपकरणों के लिए उच्च आवृत्ति आवश्यकताओं को आगे रखा जाता है। बाजार पर कई माइक्रोवेव उच्च आवृत्ति हाइब्रिड पीसीबी हैं। इन माइक्रोवेव उच्च आवृत्ति हाइब्रिड पीसीबी की निर्माण तकनीक भी उच्च आवश्यकताओं को आगे बढ़ाती है। हम 10 से अधिक वर्षों के लिए IPCB प्रसंस्करण में विशेषज्ञता प्राप्त कर रहे हैं और बहु-परत हाइब्रिड पीसीबी विनिर्माण सेवाएं प्रदान कर सकते हैं। हमारे पास मल्टी-लेयर हाइब्रिड पीसीबी उत्पादन की पूरी प्रक्रिया के लिए आवश्यक सभी उपकरण हैं, ISO9001-2000 अंतर्राष्ट्रीय मानक प्रबंधन प्रणाली का अनुपालन करते हैं, और IATF16949 और ISO 14001 सिस्टम प्रमाणन को पारित किया है। इसके उत्पादों ने UL प्रमाणन पारित किया है और IPC-A-600G और IPC-6012A मानकों का अनुपालन किया है। हम उच्च-गुणवत्ता, उच्च-स्थिरता और उच्च-अनुकूलनशीलता माइक्रोवेव उच्च आवृत्ति हाइब्रिड पीसीबी नमूने और बैच सेवाएं प्रदान कर सकते हैं।
