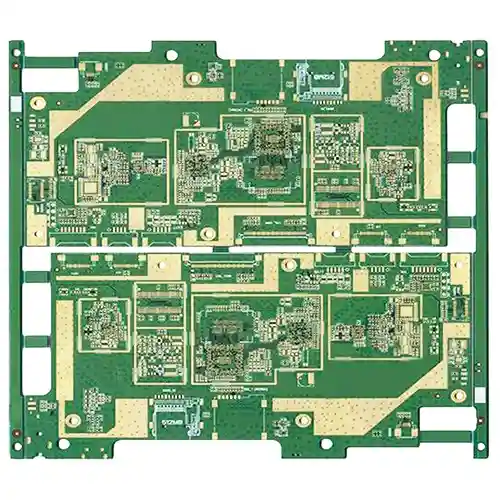

चिकित्सा उपकरण पीसीबी

मुद्रित सर्किट बोर्ड (पीसीबी) व्यवसाय ने तकनीकी दुनिया के निरंतर विकास और विभिन्न क्षेत्रों में इसके अनुप्रयोगों के कारण अपने अप्रतिरोध्य अनुकूल प्रभाव का विस्तार किया है। हाल के वर्षों में, इलेक्ट्रॉनिक दुनिया पर इसका प्रभाव सभी भविष्यवाणियों को पार कर गया है, जिसमें IoT डिवाइस, स्मार्टफोन, कंप्यूटर, आर्टिफिशियल इंटेलिजेंस और कई अन्य शामिल हैं।

अब, पीसीबी चिकित्सा उपकरणों को बदल रहे हैं और चिकित्सा प्रौद्योगिकी व्यवसाय में रोगियों और डॉक्टरों के बीच अंतर को पाट रहे हैं। पीसीबी ने इन सुविधाजनक चिकित्सा उपकरणों के विकास को संभव बना दिया है। हेल्थकेयर तकनीक में प्रगति चिकित्सा क्षेत्र में कई प्रमुख चुनौतियों को हल करने में मदद कर रही है, जैसे कि सटीक निदान स्थापित करना और रोगियों के स्वास्थ्य पर नज़र रखना।

मेडिकल इलेक्ट्रॉनिक्स उद्योग तेजी से बढ़ रहा है और लगता है कि धीमा होने का कोई संकेत नहीं है, जो चिकित्सा क्षेत्र में पीसीबी के प्रभाव को दर्शाता है। 2022 तक, ग्लोबल मेडिकल इलेक्ट्रॉनिक्स मार्केट $ 4 तक पहुंचने की उम्मीद है। 4 बिलियन। प्रौद्योगिकी की उन्नति के साथ, पीसीबी चिकित्सा क्षेत्र में अधिक से अधिक महत्वपूर्ण हो रहे हैं। इसकी डिजिटल प्रकृति के कारण, आज के अधिकांश चिकित्सा उपकरणों और गैजेट्स को पीसीबी को सही और कुशलता से काम करने की आवश्यकता होती है।

मेडिकल डिवाइस जैसे कि डिफाइब्रिलेटर, इलेक्ट्रिकल मांसपेशी उत्तेजना डिवाइस, एमआरआई, मेडिकल इमेजिंग सिस्टम, सीटी स्कैन और अल्ट्रासाउंड उपकरणों को पीसीबी के उपयोग की आवश्यकता होती है।

मेडिकल पीसीबी टेक्नोलॉजीज और उनके प्रकार

विश्वसनीयता सुनिश्चित करने के लिए मेडिकल पीसीबी को अत्यधिक देखभाल के साथ उत्पादित किया जाना चाहिए। ऐसा इसलिए है क्योंकि मानव जीवन उन उपकरणों पर निर्भर करता है जो उन्हें घर देते हैं। स्वच्छता की बात आने पर पीसीबी को बहुत कठोर आवश्यकताओं को भी पूरा करना चाहिए। यह विशेष रूप से प्रत्यारोपण में उपयोग किए गए लोगों के लिए सच है। सबसे पहले, उन्हें स्वच्छ होना चाहिए। उन्हें सामान्य से अधिक कॉम्पैक्ट भी होना चाहिए। इसलिए, अधिकांश चिकित्सा उपकरण एचडीआई (उच्च घनत्व इंटरकनेक्ट) पीसीबी का उपयोग करते हैं।

मेडिकल पीसीबी असेंबली में उपयोग की जाने वाली प्रौद्योगिकियां निम्नलिखित हैं:

एचडीआई / वाया-इन-पैड तकनीक

कॉपर पैड के अंदर VIAS डालने के डिजाइन को वाया-इन-पैड कहा जाता है और अक्सर इसका उपयोग पीसीबी पर जगह बचाने के लिए किया जाता है। वाया-इन-पैड तकनीक की मदद से, पीसीबी घटक प्लेसमेंट के लिए 50% अधिक स्थान प्रदान कर सकते हैं। पीसीबी इंजीनियरों द्वारा पैड्स में वीआईएएस का व्यापक उपयोग उपकरणों और छोटे इलेक्ट्रॉनिक्स के लिए अधिक स्वीकार्य रिक्ति की खोज में है।

अन्य VIAS, जैसे कि अंधे और दफन VIAS, अंतरिक्ष को कम करने और घटक घनत्व को बढ़ाने में मदद करते हैं, लेकिन पीसीबी के लिए जिन्हें उच्च गति और उच्च अपव्यय की आवश्यकता होती है, केवल वाया-इन-पैड सबसे अच्छा विकल्प बना हुआ है।

सतह पर्वत प्रौद्योगिकी

सरफेस माउंट टेक्नोलॉजी (एसएमटी) का उपयोग अब लगभग सभी व्यावसायिक रूप से निर्मित उपकरणों में किया जाता है क्योंकि यह पीसीबी विनिर्माण प्रक्रिया में जबरदस्त लाभ प्रदान करता है और अधिक इलेक्ट्रॉनिक्स को एसएमटी घटकों के छोटे आकार के कारण छोटे स्थान में पैक करने की अनुमति देता है। कॉम्पैक्ट होने के अलावा, सर्फेस माउंट टेक्नोलॉजी (एसएमटी) स्वचालित टांका लगाने और पीसीबी असेंबली को भी सक्षम बनाता है, जो विश्वसनीयता में सुधार करता है और पैसे बचाता है।

पीसीबी फाइन लाइन्स और स्पेस

पोर्टेबल इलेक्ट्रॉनिक उपकरणों की अगली पीढ़ी उच्च-घनत्व इंटरकनेक्ट (एचडीआई) पीसीबी तकनीक पर बहुत अधिक भरोसा करेगी, जिसमें छोटी लाइनें और रिक्त स्थान (2 मील और नीचे) शामिल हैं। यह तकनीक पारंपरिक प्रौद्योगिकियों पर कई फायदे प्रदान करती है, जिसमें कम बोर्ड का आकार, बढ़ाया वायरिंग और कम विनिर्माण लागत शामिल हैं।

चिकित्सा उद्योग में चिकित्सा पीसीबी अनुप्रयोग

मुद्रित सर्किट बोर्ड और इलेक्ट्रॉनिक्स चिकित्सा उद्योग में एक महत्वपूर्ण भूमिका निभाते हैं। वे न केवल विद्युत उपकरणों में, बल्कि निगरानी, ​​नैदानिक ​​और चिकित्सीय उपकरणों में भी उपयोग किए जाते हैं। इसके अलावा, स्वास्थ्य सेवा उद्योग में पीसीबी तेजी से तकनीकी प्रगति के साथ विस्तार कर रहे हैं, नई संभावनाओं को खोल रहे हैं।

पीसीबी आमतौर पर निम्नलिखित अनुप्रयोगों में उपयोग किए जाते हैं:

स्कैनिंग उपकरण: सीटी स्कैनर, एक्स-रे स्क्रीन, और अल्ट्रासाउंड स्कैन सभी काम करने के लिए इलेक्ट्रॉनिक घटकों पर भरोसा करते हैं।

मॉनिटर: मेडिकल मॉनिटरिंग डिवाइस जैसे कि हृदय गति मॉनिटर, ब्लड शुगर मॉनिटर, और ब्लड प्रेशर मॉनिटर सभी में इलेक्ट्रॉनिक घटक होते हैं।

मेडिकल इंस्ट्रूमेंट्स: मेडिकल रिसर्च को डेटा और टेस्ट परिणाम एकत्र करने के लिए विभिन्न प्रकार के उपकरणों की आवश्यकता होती है। पीसीबी आमतौर पर इलेक्ट्रॉन माइक्रोस्कोप, नियंत्रण प्रणाली, कंप्रेशर्स और अन्य उपकरणों में पाए जाते हैं।

स्वास्थ्य कारणों से, पीसीबी को चिकित्सा उद्योग में उच्च मानकों को पूरा करना चाहिए। इसके अलावा, इन उपकरणों को चिकित्सा आवश्यकताओं को पूरा करने के लिए विश्वसनीय और उच्च गुणवत्ता का होना चाहिए। मेडिकल डिवाइस पीसीबी मुख्य रूप से विकसित होते हैं और डिवाइस के आकार के प्रतिबंधों के कारण छोटे होते हैं।
