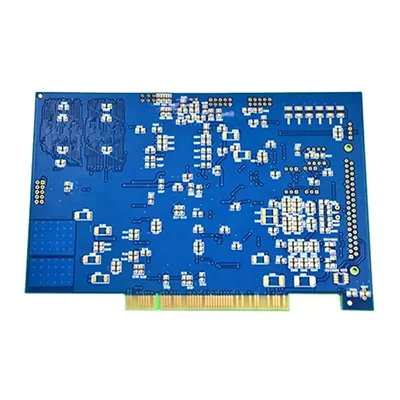

मल्टी-लेयर गोल्ड फिंगर मदरबोर्ड कंट्रोल पीसीबी

पीसीबी सोने की उंगलियों का विस्तृत प्रसंस्करण:

1। पीसीबी बोर्डों के लिए जिन्हें अक्सर प्लग और अनप्लग करने की आवश्यकता होती है, सोने की उंगलियों को सोने की उंगलियों के पहनने के प्रतिरोध को बढ़ाने के लिए आमतौर पर सोने की उंगलियों को हार्ड-प्लेटेड करने की आवश्यकता होती है।

2। सोने की उंगलियों को पीछे की ओर झुकाने की आवश्यकता होती है, आम तौर पर 45 °, अन्य कोण जैसे कि 20 °, 30 °, आदि। यदि डिजाइन पीछे की ओर झुकाव नहीं करता है, तो एक समस्या है। नीचे दिए गए आकृति में तीर 45 ° झुकाव कोण दिखाता है:

3। सोने की उंगली को पूरी वेल्डिंग खिड़की बनाने की जरूरत है। पिन को स्टील की जाली खोलने की आवश्यकता नहीं है;

4। शेन्शी और शेनिन पैड के बीच की न्यूनतम दूरी 14 मिलियन है। यह अनुशंसा की जाती है कि पैड फिंगर की स्थिति से 1 मिमी से अधिक दूर हो, जिसमें वाया पैड भी शामिल है;

5। सोने की उंगली की सतह पर तांबा लागू न करें।
