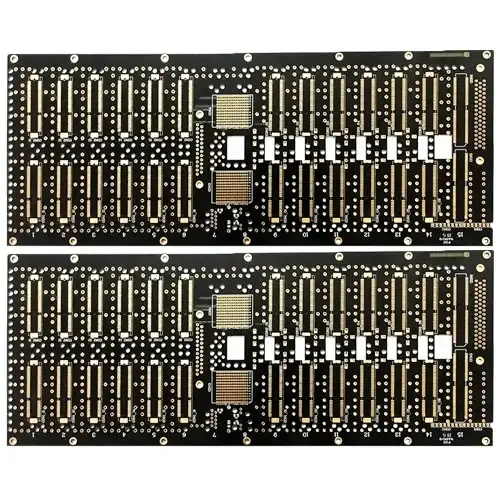

रोजर्स RT5870 उच्च आवृत्ति बोर्ड

RT/Douroid® 5870 और 5880 ग्लास माइक्रोफाइबर प्रबलित PTFE कंपोजिट सटीक स्ट्रिपलाइन और माइक्रोस्ट्रिप सर्किट अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।

ग्लास सुदृढीकरण माइक्रोफिबर्स ओरिएंटेशन में फाइबर सुदृढीकरण के लाभों को अधिकतम करने के लिए बेतरतीब ढंग से उन्मुख हैं जो सर्किट निर्माता और अंतिम सर्किट एप्लिकेशन के लिए सबसे मूल्यवान है।

आरटी/ड्यूरोइड 5870 और 5880 लैमिनेट्स का ढांकता हुआ स्थिरांक पैनल से पैनल तक और एक विस्तृत आवृत्ति रेंज पर स्थिर है। उनका कम अपव्यय कारक आरटी/ड्यूरोइड 5870 और 5880 के केयू-बैंड और उससे अधिक के उपयोग का उपयोग करता है।

आरटी/डुरॉइड 5870 और 5880 लैमिनेट्स को आसानी से काट दिया जाता है, कतरनी और आकार में मशीनीकृत किया जाता है। वे सभी सॉल्वैंट्स और अभिकर्मकों के लिए प्रतिरोधी हैं, दोनों गर्म और ठंडे हैं, और आमतौर पर मुद्रित सर्किट या प्लेट किनारों और छेदों को खोदने के लिए उपयोग किए जाते हैं।

आरटी/डुरॉइड 5870 और 5880 कंपोजिट को आमतौर पर दोनों तरफ से 2 ऑउंस/एफटी 2 (8 से 70 माइक्रोन) के साथ लेमिनेट्स के रूप में आपूर्ति की जाती है, जो दोनों तरफ से इलेक्ट्रोपलेटेड कॉपर के साथ होती है और अधिक महत्वपूर्ण विद्युत अनुप्रयोगों के लिए रोल कॉपर पन्नी के साथ भी क्लैड हो सकती है। एल्यूमीनियम, तांबे या पीतल की चादर के साथ क्लैडिंग भी निर्दिष्ट की जा सकती है।

आरटी/ड्यूरोइड 5870 और 5880 लैमिनेट्स का ऑर्डर करते समय, ढांकता हुआ मोटाई, सहिष्णुता, लुढ़का हुआ या इलेक्ट्रोडोपोसिटेड कॉपर पन्नी, और वांछित तांबे के पन्नी के वजन को निर्दिष्ट करना सुनिश्चित करें।

डेटा शीट
