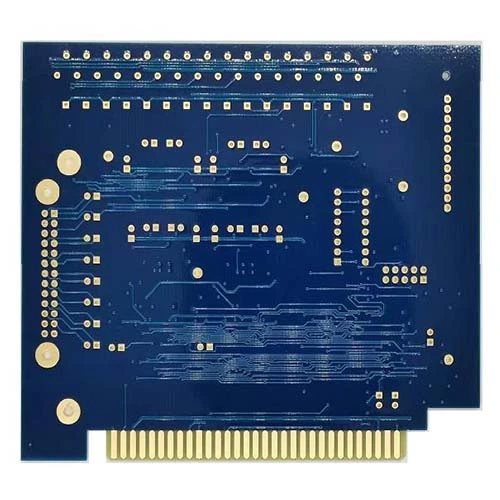

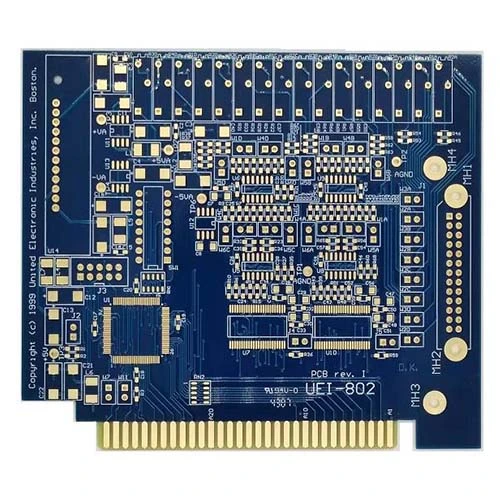

पक्षीय स्वर्ण फिंगर सर्किट बोर्ड

गोल्ड फिंगर पीसीबी सोने की उंगली जैसे पैड वाले होते हैं, जिन्हें अक्सर एज कनेक्टर्स के रूप में उपयोग किया जाता है।

रासायनिक सोने की चढ़ाना में उत्कृष्ट सोल्डरबिलिटी होती है, लेकिन रासायनिक जमाव की प्रक्रिया का मतलब है कि यह बार -बार पहनने के लिए बहुत नरम और पतला है। गोल्ड प्लेटिंग मोटी और कठिन है, जिससे यह पीसीबी एज कनेक्टर संपर्कों को फिर से प्लग करने के लिए आदर्श है। सोने की उंगली पीसीबी को आमतौर पर आसान सम्मिलन सुनिश्चित करने के लिए एज कनेक्टर में chamfered किया जाता है। यदि विशेष रूप से कहा गया है तो Chamfering को आदेश विवरण में निर्दिष्ट किया जा सकता है।

सोने की उंगलियां गोल्ड-प्लेटेड पोस्ट हैं जिन्हें आप एक मुद्रित सर्किट बोर्ड (पीसीबी) के कनेक्टिंग किनारे पर देखते हैं। सोने की उंगलियों का उद्देश्य सहायक पीसीबी को कंप्यूटर मदरबोर्ड से कनेक्ट करना है। पीसीबी सोने की उंगलियों का उपयोग विभिन्न प्रकार के अन्य उपकरणों में भी किया जाता है जो डिजिटल सिग्नल के माध्यम से संवाद करते हैं, जैसे कि उपभोक्ता स्मार्टफोन और स्मार्ट घड़ियों। क्योंकि मिश्र धातु में उत्कृष्ट विद्युत चालकता है, इसका उपयोग पीसीबी पर कनेक्शन बिंदु के रूप में किया जाता है।

पीसीबी गोल्ड फिंगर इलेक्ट्रोप्लेटिंग प्रक्रिया के लिए दो प्रकार के सोने के उपयुक्त हैं:

इलेक्ट्रोलस निकेल विसर्जन सोना (ENIG): यह सोना इलेक्ट्रोप्लेटेड गोल्ड की तुलना में अधिक लागत प्रभावी और मिलाप करने के लिए आसान है, लेकिन इसके नरम, पतले (आमतौर पर 2-5U ”) की रचना सर्किट बोर्ड प्लगिंग और अनप्लगिंग के पहनने और आंसू प्रभावों के लिए अनुपयुक्त बनाती है। इलेक्ट्रोप्लेटेड हार्ड गोल्ड: यह सोना ठोस (हार्ड) और मोटी है (आमतौर पर 30u"), इसलिए अधिक से अधिक उपयुक्त है।

सोने की उंगलियां विभिन्न सर्किट बोर्डों को एक दूसरे के साथ संवाद करने में सक्षम बनाती हैं। पावर से लेकर उपकरण तक, किसी दिए गए कमांड को निष्पादित करने के लिए सिग्नल कई संपर्कों के बीच से गुजरने चाहिए। जब एक कमांड दबाया जाता है, तो पढ़ने से पहले एक या अधिक बोर्डों के बीच सिग्नल पारित किया जाता है। उदाहरण के लिए, यदि आप मोबाइल डिवाइस पर एक रिमोट कमांड दबाते हैं, तो सिग्नल आपके हाथ में पीसीबी-सक्षम डिवाइस से पास या दूर की मशीन में भेजा जाता है, जो बदले में अपने स्वयं के सर्किट बोर्ड के माध्यम से सिग्नल प्राप्त करता है। सोने की उंगलियों को चढ़ाने की प्रक्रिया में कई सावधानीपूर्वक कदम शामिल हैं। यह सुनिश्चित करता है कि उत्पादन लाइन से बाहर आने वाला प्रत्येक सर्किट बोर्ड पूरी तरह से सिग्नल का संचालन करने के लिए सही उपकरणों से सुसज्जित है। इलेक्ट्रोप्लेटिंग प्रक्रिया में शामिल मानक यह भी सुनिश्चित करने में मदद करते हैं कि प्रत्येक सर्किट बोर्ड पर सोने की उंगलियां किसी दिए गए मदरबोर्ड पर संबंधित सॉकेट्स से पूरी तरह से मेल खाती हैं। यह सुनिश्चित करने के लिए कि ये सभी सोने की उंगलियां और सॉकेट फिट हैं, प्रत्येक पीसीबी को सभी को निरीक्षण और दोष परीक्षणों की एक श्रृंखला पास करनी चाहिए। यदि सर्किट बोर्ड पर सोने की चढ़ाना पर्याप्त रूप से चिकनी नहीं है या पर्याप्त रूप से सतह का पालन नहीं करता है, तो परिणाम वाणिज्यिक रिलीज के लिए पर्याप्त नहीं होंगे। पीसीबी गोल्ड फिंगर एक साथ आने के लिए, इलेक्ट्रोप्लेटिंग प्रक्रिया को एक ऐसे कदम में किया जाना चाहिए जहां सर्किट बोर्ड के आसपास का विवरण पहले पूरा हो गया है। जब उंगलियों को चढ़ाने की आवश्यकता होती है, तो निकल को तांबे पर लागू किया जाता है। फिर, सतह खत्म अंतिम रूप से लागू किया जाता है। जब सब कुछ तैयार हो जाता है, तो बोर्ड को एक आवर्धक कांच के नीचे निरीक्षण किया जाता है और आसंजन के लिए परीक्षण किया जाता है।

पीसीबी गोल्ड फिंगर इलेक्ट्रोप्लेटिंग प्रक्रिया के दौरान, उंगलियों को ठीक से काम करने के लिए कुछ मानकों का पालन किया जाना चाहिए। पीसीबी के डिजाइन को भी उचित उंगली की लंबाई और संरेखण के लिए आवश्यक क्षेत्र पर भी विचार करना चाहिए।

पीसीबी के उद्देश्य या आकार के बावजूद, निम्नलिखित नियम हमेशा सोने की उंगली के डिजाइन पर लागू होते हैं:

छेद के माध्यम से चढ़ाया गया सोने की उंगली के करीब नहीं होना चाहिए, सोने की उंगली का सोल्डर मास्क या रेशम स्क्रीन के साथ कोई संपर्क नहीं होना चाहिए, और दोनों को एक निश्चित दूरी पर रखा जाना चाहिए, और सोने की उंगली को हमेशा पीसीबी के मध्य का सामना करना चाहिए (यदि आप एक एज बेवेल चाहते हैं) यदि इनमें से कोई भी नियम पीसीबी सोने की उंगली की प्रक्रिया के दौरान नहीं हो सकता है, तो पीसीबी मां बोर्ड के साथ संवाद करने में सक्षम नहीं हो सकता है। या, पीसीबी को मदरबोर्ड पर संबंधित स्लॉट में ठीक से डाला नहीं जा सकता है। पीसीबी पर कनेक्टर उंगलियों में सोना का उपयोग किया जाता है। सोने की ताकत सोने की उंगलियों को कनेक्शन संपर्कों को पहनने के बिना सैकड़ों बार डाला और बाहर निकालने की अनुमति देता है। गोल्ड चढ़ाना की सुरक्षा के बिना, एक सर्किट बोर्ड कुछ उपयोगों के बाद आसानी से अपना कनेक्शन खो सकता है।

आपको आश्चर्य हो सकता है कि सोना अन्य प्रकार की धातुओं से बेहतर क्यों है। आखिरकार, सोना सबसे दुर्लभ और सबसे महंगे प्राकृतिक तत्वों में से एक है। तांबे या निकल के साथ एक पीसीबी के कनेक्शन किनारों को प्लेट करना अधिक लागत प्रभावी नहीं होगा? हालांकि, एक मुद्रित सर्किट बोर्ड की आवश्यक कार्यक्षमता के लिए सोने की आवश्यकता होती है। जैसा कि पीसीबी अपने आधुनिक रूप में विकसित हुआ, सोना कई कारकों के कारण सबसे उपयुक्त कनेक्शन संपर्क धातु होने के लिए निर्धारित किया गया था। सोने के मुख्य लाभ मिश्र धातु की चालकता और संक्षारण प्रतिरोध हैं। ताकत बढ़ाने के लिए, मुद्रित सर्किट बोर्डों में उपयोग किए जाने वाले सोने को अक्सर निकल या कोबाल्ट के साथ जोड़ा जाता है, जो निरंतर पीसीबी गतिविधि के चेहरे में सोने से अधिक पहनने का प्रतिरोध देता है।
