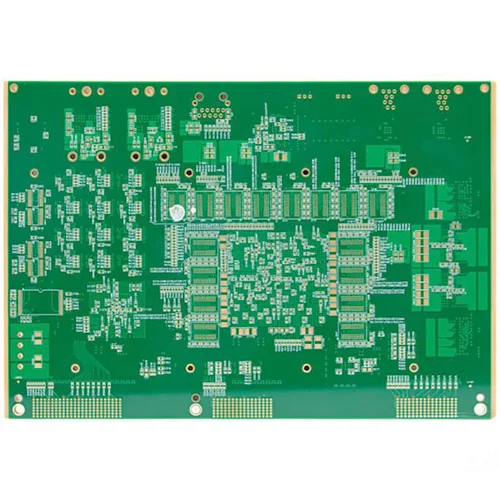

24-परत उच्च घनत्व उच्च गति वाले पीसीबी

24-परत पीसीबी क्या है?

उच्च गुणवत्ता वाले 24-लेयर हाई-डेंसिटी हाई-स्पीड पीसीबी को चीन निर्माता द्वारा वायाफुल की पेशकश की जाती है। 24-लेयर उच्च-घनत्व उच्च गति वाले पीसीबी खरीदें जो कम कीमत के साथ सीधे उच्च गुणवत्ता का है। 24-लेयर पीसीबी 24 कॉपर लेयर्स के साथ एक उन्नत मल्टीलेयर बोर्ड है। पीसीबी में एक सिग्नल लेयर, एक ग्राउंड लेयर और एक पावर लेयर शामिल है। इसके अलावा, इस पीसीबी में सिल्क स्क्रीन, सोल्डर मास्क, आदि शामिल हैं। 24-परत पीसीबी लगभग 5 मिमी मोटी है। यह इसमें परतों की संख्या के कारण आयामी स्थिरता प्रदान करता है।

निर्माता जमीन की परत और सिग्नल परत को प्रभावी ढंग से व्यवस्थित करता है। यह सुनिश्चित करने में मदद करता है कि पीसीबी एचडीआई अनुप्रयोगों के साथ संगत है। ये अनुप्रयोग उच्च घनत्व वाले इंटरकनेक्ट हैं। 24-परत पीसीबी में उपयोग की जाने वाली सामग्री एक कम ढांकता हुआ स्थिरांक सुनिश्चित करती है। इसके अलावा, इस उन्नत बहुपरत बोर्ड में उपयोग की जाने वाली ढांकता हुआ सामग्री पतली है। तो यह परतों के बीच तंग युग्मन बनाने में मदद करता है।

24-परत पीसीबी की सामग्री

एक 24-परत पीसीबी में इसकी विनिर्माण प्रक्रिया में विभिन्न सामग्री होती है। यह कॉपर पन्नी, FR4, CEM3 और एपॉक्सी राल जैसी सामग्रियों का उपयोग करता है। इस पीसीबी में, निर्माता तांबे की पन्नी और ग्लास फाइबर राल सामग्री को एक साथ तैयार करता है। FR4 एक पीसीबी सामग्री है जो इलेक्ट्रॉनिक्स में पर्याप्त कठोरता प्रदान करती है। यह पर्याप्त ग्लास संक्रमण तापमान प्रदान करता है।

इसके अलावा, सामग्री में उत्कृष्ट नमी प्रतिरोध है। इसका मतलब है कि FR4 वाले PCBs उच्च तापमान का सामना कर सकते हैं। इसके अलावा, इस सामग्री में उपयुक्त ढांकता हुआ ताकत है।

सिल्कस्क्रीन, एफआर 4, और सोल्डर मास्क 24 लेयर पीसीबी की आधार सामग्री हैं। उच्च ग्लास संक्रमण तापमान 24 लेयर पीसीबी की एक महत्वपूर्ण विशेषता है।

24 लेयर पीसीबी विनिर्माण में उपयोग की जाने वाली अन्य सामग्रियों में कॉपर पन्नी और प्रीप्रग शामिल हैं। 24 लेयर पीसीबी में अलग -अलग तांबे की मोटाई हो सकती है। तांबे की मोटाई और परतों की संख्या यह उच्च वर्तमान भार का संचालन करने में मदद करती है।

24 लेयर पीसीबी स्टैकअप क्या है?

24 लेयर पीसीबी स्टैकअप सर्किट बोर्ड पर ऊपरी परतों की व्यवस्था है। एक मल्टी-लेयर पीसीबी में, बोर्ड पर तांबे की परतों को रखने के कई तरीके हैं। बहु-परत स्टैकअप की व्यवस्था करने से पहले निर्माता कई महत्वपूर्ण कारकों पर विचार करते हैं।

24 लेयर स्टैकअप में, रूटिंग लेयर्स, ग्राउंड लेयर्स और पावर लेयर्स हैं। रूटिंग परतें शीर्ष, मध्य या नीचे की परतें हो सकती हैं। इस स्टैकअप में ग्राउंड और पावर लेयर्स बहुत महत्वपूर्ण हैं।

रूटिंग परतें घटकों के बीच परस्पर संबंध बनाती हैं। निर्माता वायरिंग लेयर को नीचे, शीर्ष या मध्य परतों पर रख सकते हैं। यह बोर्ड की आवेदन आवश्यकताओं पर निर्भर करता है। सिग्नल रूटिंग एक बहुपरत बोर्ड का एक महत्वपूर्ण हिस्सा है। एक 24-परत पीसीबी की स्टैकअप संरचना इसकी कार्यक्षमता निर्धारित करती है। एक अच्छी तरह से संरेखित स्टैकअप पीसीबी में सिग्नल रूटिंग सुनिश्चित करेगा।

24-परत पीसीबी विनिर्माण

24-परत पीसीबी के निर्माण में कुछ प्रक्रियाएं शामिल हैं। चूंकि इस पीसीबी में प्रवाहकीय सामग्री की दस परतें हैं, इसलिए इसका विनिर्माण जटिल है। निर्माता उच्च दबाव और उच्च तापमान के तहत कोर और प्रीप्रग परतों को टुकड़े टुकड़े करते हैं।

इस प्रक्रिया के दौरान, निर्माता यह सुनिश्चित करते हैं कि पीसीबी परतों के बीच कोई हवा नहीं है। वे यह भी सुनिश्चित करते हैं कि चिपकने वाला जो परतों को सुरक्षित करता है वह ठीक से पिघल जाता है। एक 24-परत पीसीबी में विभिन्न प्रकार की सामग्री होती है। कोर और Prepreg समान सामग्री हैं। हालांकि, Prepreg कोर की तुलना में अधिक नमनीय है। ऐसा इसलिए है क्योंकि यह पूरी तरह से ठीक नहीं है। जब निर्माता स्टैकअप में उच्च तापमान लागू करते हैं, तो प्रीप्रग पिघल जाता है। परतें फिर एक साथ जुड़ी हुई हैं। ठंडा होने के बाद, परिणाम एक ठोस 24-परत बोर्ड है। निर्माता मल्टीलेयर बोर्ड में मिलाप मास्क लागू करते हैं। सोल्डर मास्क की भूमिका निशान को शॉर्टिंग से रोकने के लिए है। एक बहुपरत बोर्ड की आंतरिक परतों में फाइबरग्लास और एपॉक्सी कोर शामिल हैं, और प्रीप्रग इन परतों को एक साथ जोड़ते हैं। निर्माताओं को यह सुनिश्चित करने के लिए आंतरिक परतों को एक साथ ढेर कर दिया जाता है कि परतें संरेखित हैं।

24-परत पीसीबी की उत्पादन प्रक्रिया को संक्षेप में वर्णित किया गया है:

आंतरिक परत इमेजिंग और नक़्क़ाशी

आंतरिक परत फाड़ना

ड्रिलिंग बोर्ड

बाहरी परत इमेजिंग

चढ़ाना और नक़्क़ाशी

बाहरी परत नक़्क़ाशी स्ट्रिपिंग

सोल्डर मास्क

स्क्रीन प्रिंटिंग

परीक्षण

24-परत पीसीबी के लाभ

यह पीसीबी इलेक्ट्रॉनिक उपकरणों की कार्यक्षमता को बढ़ाने में मदद करता है। 24-लेयर बोर्ड के पास बहुत लाभ हैं जो परियोजना के लिए आवश्यक हैं। इनमें से कुछ फायदे हैं:

संक्षिप्त परिरूप

24-लेयर पीसीबी कॉम्पैक्ट डिज़ाइन का समर्थन करता है। पीसीबी की जमीन की परत और सिग्नल परत एक दूसरे को ओवरलैप करती है। यह बोर्ड छोटे उपकरणों जैसे लैपटॉप, मोबाइल फोन आदि के लिए आदर्श है। इलेक्ट्रॉनिक डिवाइस छोटे और अधिक जटिल हो रहे हैं। 24-परत पीसीबी जटिल और लघु उपकरणों के लिए आदर्श है।

अलग -अलग तापमान के लिए उपयुक्त

24-परत पीसीबी विभिन्न तापमानों पर काम कर सकता है। यह पीसीबी विभिन्न तापमानों पर काम करने के लिए डिज़ाइन किया गया है। 24-लेयर बोर्ड उच्च-प्रदर्शन और उच्च अंत अनुप्रयोगों के लिए आदर्श है।

उच्च वर्तमान चालन

इस प्रकार के पीसीबी का एक और महत्वपूर्ण लाभ उच्च वर्तमान भार ले जाने की क्षमता है। पीसीबी विभिन्न तांबे की मोटाई के साथ उपलब्ध है। यह उच्च शक्ति का सामना कर सकता है।

उच्च कार्यक्षमता

24-परत पीसीबी बहुत व्यावहारिक हैं। इसलिए, वे उच्च घनत्व वाले इंटरकनेक्शन और उच्च-शक्ति परियोजनाओं में व्यापक रूप से उपयोग किए जाते हैं। इसके अलावा, पीसीबी भी उच्च गति वाली परियोजनाओं की दक्षता में सुधार करते हैं।
