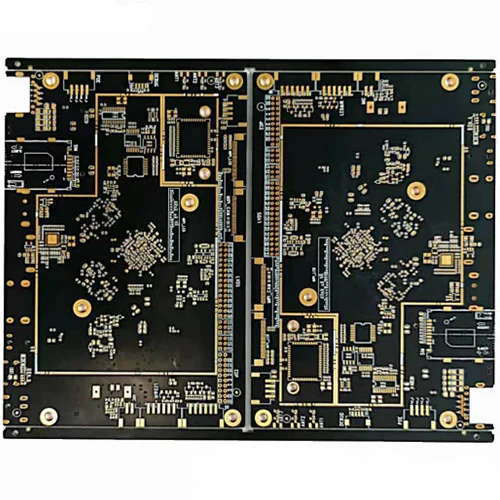

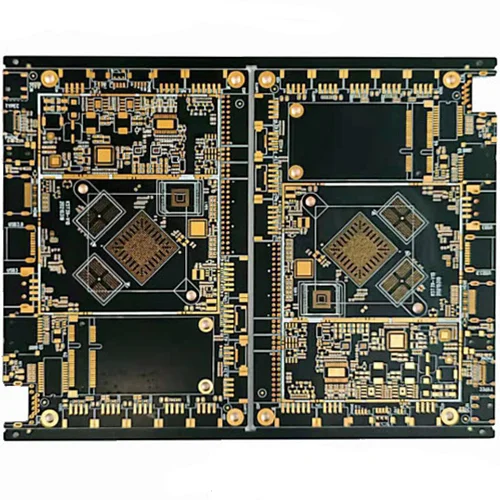

6-परत औद्योगिक नियंत्रण पीसीबी मदरबोर्ड

6-परत बोर्ड क्या है?

वायाफुल प्रसिद्ध चीन 6-परत औद्योगिक नियंत्रण पीसीबी मदरबोर्ड निर्माता और आपूर्तिकर्ता में से एक है। हमारा कारखाना 6-परत औद्योगिक नियंत्रण पीसीबी मदरबोर्ड के निर्माण में माहिर है।  एक 6-लेयर पीसीबी एक मल्टी-लेयर प्रिंटेड सर्किट बोर्ड है जिसमें प्रवाहकीय सामग्री की छह शीट शामिल हैं। यह वास्तव में मुख्य रूप से एक चार-परत पीसीबी है जिसमें सतहों के बीच दो अतिरिक्त सिग्नल परतें रखी गई हैं।

एक मानक छह-परत पीसीबी में निम्नलिखित छह परतें होती हैं:

दो बाहरी परतें

दो आंतरिक विमान

दो आंतरिक परतें

उच्च गति और कम-गति दोनों डेटा के लिए उत्कृष्ट रूटिंग प्रदान करने के अलावा, एक छह-परत पीसीबी की वास्तुकला भी विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करती है। उच्च गति संचार को रूट करने के लिए, दो आंतरिक विमानों का उपयोग दो सतह परतों के साथ संयोजन में किया जाना चाहिए।

6-लेयर पीसीबी एप्लिकेशन क्या हैं?

उद्योग के विशेषज्ञों के अनुसार, 6-परत पीसीबी को उनके हल्के वजन और कॉम्पैक्ट डिजाइन के कारण विभिन्न प्रकार के औद्योगिक अनुप्रयोगों के लिए आदर्श माना जाता है। 6-परत पीसीबी एप्लिकेशन इस प्रकार हैं:

औद्योगिक इलेक्ट्रॉनिक्स

उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक इलेक्ट्रॉनिक्स पूरी तरह से अलग हैं। वे गर्मी, दबाव, कंपन, तनाव, धैर्य और नमी जैसे कठोर वातावरण का सामना कर सकते हैं। वे लंबे समय तक काम करने और लगातार काम करने के लिए डिज़ाइन किए गए हैं। यह स्थिति 6-परत पीसीबी पर लागू होती है। आज, 6-परत पीसीबी अन्य बाजार विकल्पों की तुलना में अधिक टिकाऊ हैं।

चिकित्सा उपकरण

चिकित्सा क्षेत्र में, इलेक्ट्रॉनिक्स अपरिहार्य हैं। अन्य सभी उद्योगों की तरह जो इलेक्ट्रॉनिक्स पर भरोसा करते हैं, चिकित्सा उद्योग छोटा है।

चूंकि गैर-इनवेसिव उपचार विधियाँ गति प्राप्त करती हैं, इसलिए चिकित्सा क्षेत्र में लघु उपकरणों की बढ़ती मांग है। 6-लेयर पीसीबी अपने छोटे आकार, हल्के वजन और अन्य शक्तिशाली विशेषताओं के कारण इन उपकरणों के लिए एकदम सही हैं। एमआरआई, एक्स-रे, सीटी स्कैन, रक्तचाप, आईआर तापमान की निगरानी चिकित्सा उपकरणों के कुछ उदाहरण हैं जो 6-परत पीसीबी का उपयोग करते हैं।

कंप्यूटर और उपकरण

हम अब कंप्यूटर के बिना जीवन की कल्पना नहीं कर सकते। लगभग सभी कंप्यूटर और संबंधित डिवाइस अपने उत्कृष्ट अंतरिक्ष-बचत और प्रसंस्करण विशेषताओं के कारण 6-परत पीसीबी का उपयोग करते हैं। इन पीसीबी का विकास पैसे बचाने के दौरान अन्य प्रौद्योगिकियों से बेहतर प्रदर्शन कर सकता है।

उपभोक्ता इलेक्ट्रॉनिक्स

उपभोक्ता इलेक्ट्रॉनिक्स में आम इलेक्ट्रॉनिक उपकरणों की एक विस्तृत श्रृंखला शामिल है। स्मार्टफोन और लैपटॉप, एंटरटेनमेंट डिवाइस जैसे स्मार्ट टीवी और मीडिया प्लेयर, और माइक्रोवेव ओवन और वाशिंग मशीन जैसे घरेलू उपकरण जैसे संचार उपकरण ऐसे उत्पादों के उदाहरण हैं। इनमें से अधिकांश गैजेट्स में पारंपरिक सिंगल-लेयर पीसीबी की तुलना में 6-परत पीसीबी हैं। क्यों? 6-लेयर पीसीबी उन्हें सरल और आकार में छोटा होने में मदद करते हैं।

सैन्य, एयरोस्पेस और रक्षा

उपरोक्त उद्योगों की तरह, सैन्य और रक्षा क्षेत्र 6-परत बोर्डों को प्राथमिकता दे रहा है। इस प्रकार का पीसीबी अपने छोटे आकार, हल्के वजन, व्यावहारिकता और स्थायित्व के लिए लोकप्रिय है।

निगरानी, ​​विमान रक्षा प्रणाली, रडार सिस्टम, और स्वचालित हथियार 6-परत मुद्रित सर्किट बोर्ड का उपयोग करते हैं। उन्नत सर्किटों को कठोर वातावरण का सामना करने के लिए 6-परत पीसीबी की आवश्यकता होती है जहां उच्च तापमान और उच्च दबाव उन्नत घटकों को नुकसान पहुंचा सकते हैं।

दूरसंचार इलेक्ट्रॉनिक्स

कई संचार उपकरण, जैसे कि जीपीएस और सैटेलाइट सिस्टम, संचार प्रणालियों के लिए 6-परत पीसीबी का उपयोग करते हैं, जिन्हें स्थायित्व और कार्यक्षमता की आवश्यकता होती है। वायरलेस संचार के विकास के साथ, उच्च प्रदर्शन वाले छोटे उपकरणों की बढ़ती मांग है। 6-लेयर सर्किट बोर्ड आसानी से मांग को पूरा करते हैं।

अन्य दूरसंचार इलेक्ट्रॉनिक्स अनुप्रयोगों में पावर एम्पलीफायरों, दूरसंचार टॉवर, रडार सिस्टम और बहुत कुछ शामिल हैं।

6-परत पीसीबी के फायदे क्या हैं?

प्रौद्योगिकी के संदर्भ में, 6-परत पीसीबी में कई डिजाइन लाभ हैं। यदि आप 6-लेयर पीसीबी का उपयोग करते हैं, तो आपको निम्नलिखित लाभ मिलेंगे:

छोटे आकार का

6-लेयर पीसीबी का उपयोग करने के मुख्य और मान्यता प्राप्त लाभों में से एक उनका आकार है। उनकी स्तरित वास्तुकला के कारण, वे तुलनीय प्रदर्शन के अन्य पीसीबी की तुलना में स्वाभाविक रूप से छोटे होते हैं।

यह आधुनिक इलेक्ट्रॉनिक्स के लिए एक महत्वपूर्ण लाभ प्रदान करता है क्योंकि वर्तमान प्रवृत्ति छोटे, अधिक कॉम्पैक्ट अभी तक अधिक शक्तिशाली उपकरणों जैसे स्मार्टफोन, कंप्यूटर, टैबलेट और स्मार्टवॉच की ओर है।

उच्च गुणवत्ता

6-परत पीसीबी बनाने के लिए आवश्यक काम और तैयारी की मात्रा के कारण, इस प्रकार के पीसीबी एकल और डबल-लेयर बोर्डों की तुलना में गुणवत्ता में अधिक कुशल हैं। नतीजतन, वे अधिक स्थिर होते हैं।

स्थायित्व में वृद्धि हुई

उनके स्वभाव से, 6-परत पीसीबी मजबूत हो सकते हैं। ये 6-लेयर प्रिंटेड सर्किट बोर्ड न केवल अपने लोड का समर्थन करने में सक्षम हैं, बल्कि उन्हें सुरक्षित रूप से बंधने के लिए आवश्यक दबाव और तापमान का सामना भी करते हैं।

अधिक मजबूत

वे एक ही पीसीबी पर कई परतों में घनी रूप से पैक किए जाते हैं। ये संकीर्ण अंत प्लेटें अपने कनेक्शन को तंग कर देती हैं और उन्हें छोटे आकार में उच्च गति और विश्वसनीयता प्राप्त करने में मदद करती हैं।

एकल संबंध बिंदु

वे अन्य पीसीबी घटकों के स्वतंत्र रूप से संचालित करने के लिए डिज़ाइन किए गए हैं। नतीजतन, उन्हें केवल एकल कनेक्शन बिंदु की आवश्यकता होती है, बजाय कई एकल-लेयर पीसीबी के लिए आवश्यक कई कनेक्शन बिंदुओं के।

यह इलेक्ट्रॉनिक्स डिजाइनरों को भी लाभान्वित करता है क्योंकि तैयार उत्पाद के लिए केवल एक कनेक्शन बिंदु आवश्यक है। यह छोटे उपकरणों और गैजेट्स के लिए एकदम सही है। हालांकि, ये विशेषताएं मोबाइल उपकरणों और उच्च-प्रदर्शन वाले इलेक्ट्रॉनिक्स के लिए 6 लेयर पीसीबी को आदर्श बनाती हैं। इतने सारे उद्योगों के साथ अब मोबाइल समाधान अपना रहे हैं, 6 लेयर पीसीबी को नई संभावनाएं मिल रही हैं।
