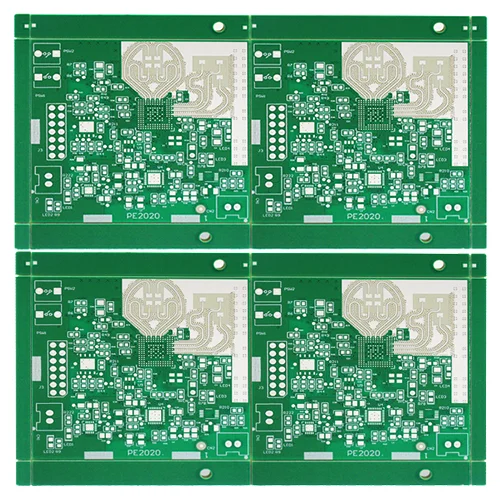

संकर उच्च आवृत्ति पीसीबी बोर्ड

हाइब्रिड पीसीबी आमतौर पर माइक्रोवेव आरएफ श्रृंखला उत्पादों में उपयोग किया जाता है

वायाफुल में चीन से हाइब्रिड उच्च आवृत्ति पीसीबी बोर्ड का एक विशाल चयन खोजें। बिक्री के बाद की बिक्री और सही कीमत प्रदान करें, सहयोग के लिए तत्पर हैं। इलेक्ट्रॉनिक संचार प्रौद्योगिकी के तेजी से विकास के साथ, उच्च गति और उच्च-निष्ठा सिग्नल ट्रांसमिशन को प्राप्त करने के लिए, संचार उपकरणों में अधिक से अधिक माइक्रोवेव रेडियो आवृत्ति पीसीबी का उपयोग किया जाता है। उच्च आवृत्ति हाइब्रिड सर्किट बोर्डों में उपयोग की जाने वाली ढांकता हुआ सामग्री में उत्कृष्ट विद्युत गुण और अच्छे रासायनिक स्थिरता होती है, जो मुख्य रूप से निम्नलिखित चार पहलुओं में प्रकट होती हैं।

1। हाइब्रिड पीसीबी में कम सिग्नल ट्रांसमिशन लॉस, शॉर्ट ट्रांसमिशन देरी समय और कम सिग्नल ट्रांसमिशन डिस्टॉर्शन की विशेषताएं हैं।

2। उत्कृष्ट ढांकता हुआ गुण (मुख्य रूप से कम सापेक्ष ढांकता हुआ निरंतर डीके, कम ढांकता हुआ हानि कारक डीएफ) को संदर्भित करता है। इसके अलावा, ढांकता हुआ गुण (डीके, डीएफ) आवृत्ति, आर्द्रता और तापमान जैसे पर्यावरणीय परिवर्तनों के तहत स्थिर रहते हैं।

3। उच्च-सटीक विशेषता प्रतिबाधा नियंत्रण।

4। हाइब्रिड पीसीबी में उत्कृष्ट गर्मी प्रतिरोध (टीजी), प्रक्रिया और अनुकूलन क्षमता है।

माइक्रोवेव उच्च आवृत्ति हाइब्रिड पीसीबी व्यापक रूप से संचार उपकरणों में उपयोग किए जाते हैं जैसे कि वायरलेस एंटेना, बेस स्टेशन प्राप्त करने वाले एंटेना, पावर एम्पलीफायरों, रडार सिस्टम, नेविगेशन सिस्टम, आदि।

लागत की बचत, झुकने की शक्ति में सुधार और विद्युत चुम्बकीय हस्तक्षेप को नियंत्रित करने जैसे एक या अधिक कारकों के आधार पर, उच्च-आवृत्ति फाड़ना डिजाइन को कम राल प्रवाह और FR-4 सब्सट्रेट के साथ उच्च-आवृत्ति प्रीप्रग का उपयोग करना चाहिए, जो चिकनी ढांकता हुआ सतह के साथ है। उच्च-आवृत्ति समग्र टुकड़े टुकड़े। इस मामले में, दबाव प्रक्रिया के दौरान उत्पाद आसंजन नियंत्रण का एक बड़ा जोखिम है।

माइक्रोवेव हाई-फ़्रीक्वेंसी हाइब्रिड पीसीबी स्टैकिंग विधि और विशेषताओं

1। एक उच्च-आवृत्ति हाइब्रिड पीसीबी नियंत्रणीय गहराई समग्र लेमिनेशन संरचना, उच्च-आवृत्ति हाइब्रिड पीसीबी में एल 1 कॉपर लेयर (उच्च-आवृत्ति शीट), एल 2 कॉपर लेयर (पीपी शीट), एल 3 कॉपर लेयर (एपॉक्सी रेजिन सब्सट्रेट), एल 4 कॉपर लेयर सीक्वेंस में शामिल हैं; L2, L3, L4 तांबे की परतें एक ही स्थिति में एक ही आकार के स्लॉट के साथ प्रदान की जाती हैं; L4 कॉपर लेयर को अंदर से बाहर से तीन-इन-वन बफर सामग्री के साथ व्यवस्थित किया जाता है, और स्टील प्लेट और क्राफ्ट पेपर को बाहर से बाहर से बाहर से सीक्वेंस में स्टैक किया जाता है; एल्यूमीनियम प्लेट, स्टील प्लेट और क्राफ्ट पेपर को अंदर से बाहर से एल 1 कॉपर लेयर पर स्टैक किया जाता है।

2। पहली विशेषता के अनुसार, तीन-इन-वन बफर सामग्री एक बफर सामग्री है जो रिलीज़ फिल्म की दो परतों के बीच सैंडविच है।

3। पहली विशेषता के अनुसार, वर्तमान आविष्कार के उच्च-आवृत्ति बोर्ड नियंत्रित गहरे हाइब्रिड बोर्ड की टुकड़े टुकड़े में संरचना की विशेषता है कि उच्च-आवृत्ति शीट एक पॉलीटेट्रैफ्लुओरोएथिलीन बोर्ड है।

उच्च-आवृत्ति हाइब्रिड पीसीबी समग्र बोर्ड के विस्तार और संकुचन विशेषताओं को साधारण एपॉक्सी राल सब्सट्रेट से अलग है, इसलिए बोर्ड के युद्ध और संकोचन को नियंत्रित करना मुश्किल है, और पहले ग्रूविंग की प्रसंस्करण विधि और फिर दबाने से बोर्ड पर धातु डेंट की समस्या पैदा होगी। तीन-इन-वन बफर सामग्री नाली के एक तरफ सेट की जाती है, और डेंट की समस्या से बचने के लिए दबाव के दौरान बफर सामग्री को नाली छेद में भरा जा सकता है। गर्मी हस्तांतरण को समान रूप से संतुलित करने के लिए क्राफ्ट पेपर बफर दबाव कार्डबोर्ड के दोनों किनारों पर सेट किया जाता है, और स्टील प्लेट को दबाने के दौरान समान गर्मी चालन सुनिश्चित करने के लिए सेट किया जाता है, ताकि दबाव सपाट हो, और दबाव प्रक्रिया के दौरान गर्मी और दबाव संतुलित हो, ताकि बोर्ड के वक्रता और विस्तार को बेहतर तरीके से नियंत्रित किया जा सके।

5G संचार प्रौद्योगिकी के तेजी से विकास के साथ, संचार उपकरणों के लिए उच्च आवृत्ति आवश्यकताओं को आगे रखा जाता है। बाजार पर कई माइक्रोवेव उच्च आवृत्ति हाइब्रिड पीसीबी हैं। इन माइक्रोवेव उच्च आवृत्ति हाइब्रिड पीसीबी की निर्माण तकनीक भी उच्च आवश्यकताओं को आगे बढ़ाती है। हम 10 से अधिक वर्षों के लिए IPCB प्रसंस्करण में विशेषज्ञता प्राप्त कर रहे हैं और बहु-परत हाइब्रिड पीसीबी विनिर्माण सेवाएं प्रदान कर सकते हैं। हमारे पास मल्टी-लेयर हाइब्रिड पीसीबी उत्पादन की पूरी प्रक्रिया के लिए आवश्यक सभी उपकरण हैं, ISO9001-2000 अंतर्राष्ट्रीय मानक प्रबंधन प्रणाली का अनुपालन करते हैं, और IATF16949 और ISO 14001 सिस्टम प्रमाणन को पारित किया है। हमारे उत्पादों ने UL प्रमाणन पारित किया है और IPC-A-600G और IPC-6012A मानकों का अनुपालन किया है। हम उच्च-गुणवत्ता, उच्च-स्थिरता और उच्च-अनुकूलनशीलता माइक्रोवेव उच्च आवृत्ति हाइब्रिड पीसीबी नमूने और बैच सेवाएं प्रदान कर सकते हैं।
