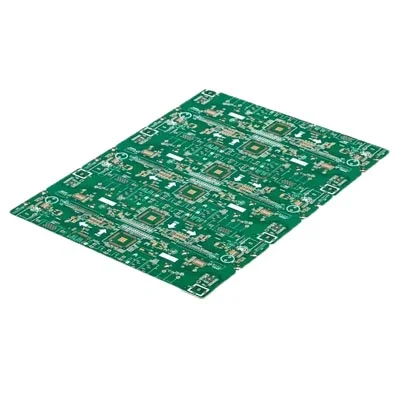

FR4 इलेक्ट्रॉनिक प्रतिबाधा नियंत्रण पीसीबी

प्रतिबाधा को प्रभावित करने वाले पांच कारक

पहला: ढांकता हुआ मोटाई। ढांकता हुआ मोटाई बढ़ने से प्रतिबाधा बढ़ सकती है, जबकि ढांकता हुआ मोटाई को कम करने से प्रतिबाधा कम हो सकती है; अलग-अलग अर्ध-ठोस गोलियों में अलग-अलग गोंद सामग्री और मोटाई होती है। दबाया हुआ मोटाई कोल्हू की सपाटता और प्रेस प्लेट के कार्यक्रम से संबंधित है; किसी भी प्रकार की प्लेट का उपयोग करने के लिए, उत्पादित की जा सकने वाली ढांकता हुआ परत की मोटाई की गणना की जानी चाहिए, जो कि डिजाइन की गणना के लिए अनुकूल है। परीक्षण मोल्ड सहिष्णुता ढांकता हुआ मोटाई नियंत्रण की कुंजी है।

दूसरा: लाइन चौड़ाई। बढ़ती लाइन की चौड़ाई प्रतिबाधा को कम कर सकती है, जबकि लाइन की चौड़ाई को कम करने से प्रतिबाधा बढ़ सकती है। लाइन चौड़ाई की नियंत्रण आवश्यकताएं +/- 10%की सहिष्णुता के भीतर प्रतिबाधा नियंत्रण आवश्यकताओं के अंतर को बेहतर ढंग से पूरा कर सकती हैं। अंतर 10%से अधिक नहीं हो सकता है। चौड़ाई मुख्य रूप से नक़्क़ाशी नियंत्रण द्वारा नियंत्रित की जाती है। लाइन की चौड़ाई सुनिश्चित करने के लिए, इंजीनियरिंग फिल्म को नक़्क़ाशी साइड नक़्क़ाशी, फोटो-ड्रॉइंग त्रुटि और ग्राफिक ट्रांसफर त्रुटि के अनुसार लाइन चौड़ाई आवश्यकताओं को पूरा करने के लिए मुआवजा दिया जाता है।

तीसरा: तांबे की मोटाई। लाइन की मोटाई को कम करने से प्रतिबाधा बढ़ सकती है, जबकि लाइन की मोटाई बढ़ाने से प्रतिबाधा कम हो सकती है; लाइन की चौड़ाई को ग्राफिक इलेक्ट्रोप्लेटिंग नियंत्रण या इसी मोटाई के कॉपर पन्नी का उपयोग करके नियंत्रित किया जा सकता है। तांबे की मोटाई के नियंत्रण के लिए समान नियंत्रण की आवश्यकता होती है। लाइन पर असमान तांबे की मोटाई को रोकने के लिए ठीक लाइनों और अलगाव लाइनों के रक्तस्रावी ब्लॉकों को जोड़ा जाता है, जो सीएस और एसएस सतहों पर तांबे के वितरण के लिए असमान प्रतिबाधा वितरण को प्रभावित करता है। डबल-साइडेड कॉपर मोटाई के उद्देश्य को प्राप्त करने के लिए बोर्ड को बोर्ड पर पारित किया जाता है।

चौथा: ढांकता हुआ स्थिरांक। ढांकता हुआ स्थिरांक में सुधार प्रतिबाधा को कम कर सकता है, और ढांकता हुआ स्थिरांक को कम करने से प्रतिबाधा बढ़ सकती है। ढांकता हुआ स्थिरांक मुख्य रूप से सामग्री द्वारा नियंत्रित किया जाता है। विभिन्न बोर्डों में अलग -अलग ढांकता हुआ स्थिरांक होते हैं। यह उपयोग की जाने वाली राल सामग्री से संबंधित है: FR4 बोर्ड, ढांकता हुआ स्थिरांक 3 है। 9-4। 5, जो उपयोग की आवृत्ति की वृद्धि के साथ बढ़ेगा। 3। 9 उच्च सिग्नल ट्रांसमिशन प्राप्त करने के लिए एक उच्च प्रतिबाधा मूल्य की आवश्यकता होती है, ताकि कम ढांकता हुआ स्थिरांक हो सके।

पांचवां: वेल्डिंग की मोटाई, मुद्रित वेल्डिंग बाहरी प्रतिबाधा को कम करेगी। सामान्य तौर पर, मुद्रित वेल्डिंग एकल-समाप्त 2 ओम और अंतर 8 ओम को कम कर सकता है। 2 बार प्रिंटिंग ड्रॉप वैल्यू दोगुनी समय है। जब 3 बार से अधिक मुद्रित किया जाता है, तो प्रतिबाधा मूल्य अब नहीं बदलता है।
