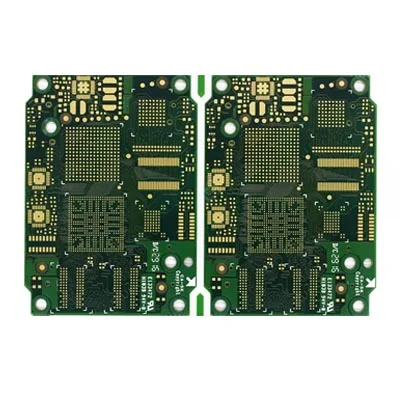

दस-परत एचडीआई प्रतिबाधा नियंत्रित मोटर वाहन डिजिटल पीसीबी

पीसीबी को प्रतिबाधा की आवश्यकता क्यों है?

वायाफुलल पेशेवर दस-परत एचडीआई प्रतिबाधा नियंत्रित ऑटोमोटिव डिजिटल पीसीबी निर्माता और चीन में आपूर्तिकर्ता में से एक है।

1। इलेक्ट्रॉनिक घटकों की स्थापना पर विचार करने के लिए टेबल लाइन की जांच करें और सम्मिलन के बाद चालकता पर विचार करें। इसलिए, प्रतिबाधा जितना कम होगा, प्रतिरोध उतना ही बेहतर होगा।

2। पीसीबी सर्किट बोर्डों को कॉपर क्लैडिंग, इलेक्ट्रोप्लेटिंग टिन, कनेक्शन वेल्डिंग और अन्य प्रक्रिया उत्पादन लिंक से गुजरना चाहिए। इन लिंक में उपयोग की जाने वाली सामग्रियों को यह सुनिश्चित करने के लिए कम प्रतिरोधकता सुनिश्चित करना चाहिए कि सर्किट बोर्ड की समग्र प्रतिबाधा उत्पाद की गुणवत्ता की आवश्यकताओं को पूरा कर सकती है और उत्पाद के सामान्य संचालन को सुनिश्चित कर सकती है।

3। पीसीबी सर्किट बोर्डों की टिन चढ़ाना पूरे सर्किट बोर्ड उत्पादन में सबसे आम समस्या है और प्रतिबाधा को प्रभावित करने वाली एक महत्वपूर्ण कड़ी है। रासायनिक टिन चढ़ाना परत का सबसे बड़ा दोष यह है कि इसे बदलना आसान है, और टिन खराब है, जिसके कारण सर्किट बोर्ड को मिलाप करना मुश्किल हो जाएगा। अत्यधिक प्रतिबाधा खराब चालकता या अस्थिर सुधार प्रदर्शन की ओर जाता है।

4। पीसीबी सर्किट बोर्ड में कंडक्टरों में विभिन्न सिग्नल ट्रांसमिशन होंगे। जब ट्रांसमिशन दर बढ़ती है, तो आवृत्ति में वृद्धि होनी चाहिए। यदि जंग, क्षरण, स्टैकिंग मोटाई, लाइन की चौड़ाई, आदि के कारण खुद अलग है, तो यह प्रतिबाधा मूल्य में परिवर्तन का कारण होगा। इसका संकेत विकृत है, जिसके परिणामस्वरूप सर्किट बोर्ड के प्रदर्शन में कमी आती है, इसलिए नियंत्रण मूल्य को एक निश्चित सीमा के भीतर नियंत्रित करने की आवश्यकता होती है।
