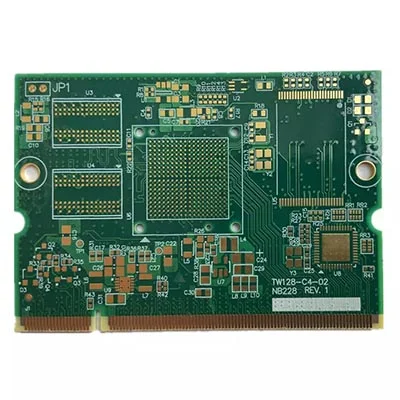

बहुपरत प्रतिबाधा नियंत्रित पीसीबी बोर्ड

पीसीबी प्रतिबाधा नियंत्रण

किसी भी समय हमारे कारखाने से बहुपरत प्रतिबाधा नियंत्रित पीसीबी बोर्ड खरीदने के लिए आपका स्वागत है। हम आपको हमारे उत्पादों के लिए कारखाने की छूट की कीमतें प्रदान करेंगे। वायाफुल बहुपरत प्रतिबाधा को नियंत्रित पीसीबी बोर्ड निर्माता और चीन में आपूर्तिकर्ता है। सर्किट बोर्ड में कंडक्टरों में विभिन्न सिग्नल प्रसारण हैं। जब ट्रांसमिशन दर बढ़ती है, तो आवृत्ति में वृद्धि होनी चाहिए। यदि रेखा का प्रतिबाधा क्षरण, स्टैक मोटाई और विभिन्न लाइन चौड़ाई के कारण ही बदलता है, तो सिग्नल विरूपण होगा। इसलिए, उच्च गति सर्किट बोर्डों पर कंडक्टरों को एक निश्चित सीमा के भीतर नियंत्रित किया जाना चाहिए, जिसे "प्रतिबाधा नियंत्रण" कहा जाता है।

पीसीबी लाइन के प्रतिबाधा को प्रभावित करने वाले कारक तांबे के तार की चौड़ाई, तांबे के तार की मोटाई, माध्यम का ढांकता हुआ स्थिरांक, माध्यम की मोटाई, पैड की मोटाई, जमीन के तार का मार्ग और लाइन के चारों ओर वायरिंग हैं। इसलिए, जब हम पीसीबी को डिजाइन करते हैं, तो हमें पीसीबी बोर्ड के वास्तविक उपयोग को सुनिश्चित करने के लिए सिग्नल रिफ्लेक्शन और सिग्नल अखंडता जैसे विद्युत चुम्बकीय हस्तक्षेप से बचने के लिए बोर्ड पर रूटिंग के प्रतिबाधा को नियंत्रित करना चाहिए।
